主要用于大中型煤矿的盘区运输,结构可靠,易于安装。
产品特点
1、本机采用单滚筒、单电机驱动,并配变频软启动器,可实现功率自动平衡和启动及停机的平稳性,显著降低了所需输送带的强度。
2、采用三角型机架结构。传动部件固定在机架上,具有结构紧凑,安装断面小,刚性强,拆装方便等优点。
3、输送带张紧采用液压自动拉紧装置,操作简便、张紧可靠。
4、采用螺栓连接的快速可拆支架,具有结构简单,拆装方便、劳动强度低,操作时间短等优点。
工作原理和结构特征
带式输送机工作原理是以输送带作为牵引承载机构的连续运输设备该带式输送机主要由卸载装置、机头传动装置、驱动装置、液压自动拉紧装置、输送带、中间架、支腿、35°槽形托辊组、平行下托辊等部件组成。(见总图)

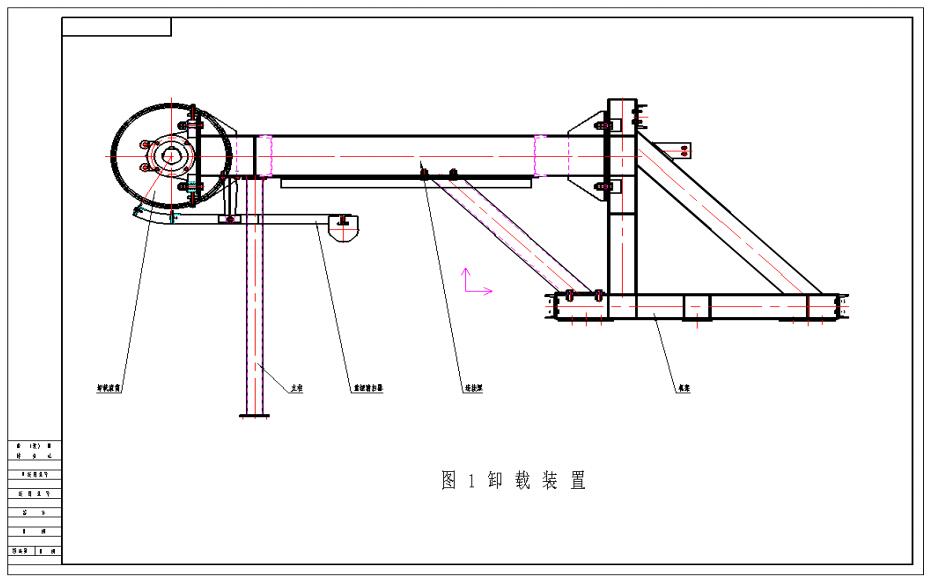

1.卸载装置(见图1)
它由卸载架、卸载滚筒、重锤淸扫器、支柱、连接梁等组成。
卸载滚筒釆用铸焊结构,卷筒表面包有菱形凹槽的阻燃橡胶,具有自清功能。滚筒与主轴的联接采用胀套联接。这种滚筒具有相对重量轻、承受扭矩大、结构合理寿命长的特点卸载架为三角形支架。该支架为型钢钢板焊接结构,具有足够的强度和刚度,载荷分布均匀,承载能力强。它由地脚螺栓固定,结实可靠。
为彻底清理皮带表面的沾着物,本机配置了重锤清扫器完成清扫任务。
2.传动装置(见图2)
它由机架、传动滚筒、改向滚筒等组成。
传动滚筒采用铸焊结构,卷筒表面包有菱形凹槽的阻燃橡胶,具有自清功能。滚筒与主轴的联接采用胀套联接。这种滚筒具有相对重量轻、承受扭矩大、结构合理寿命长的特点机架为三角形支架。该支架为型钢钢板焊接结构,具有足够的强度和刚度,载荷分布均匀,承载能力强。它由地脚螺栓固定,结实可靠。
3.驱动装置(见图3)
驱动装置由电动机、减速器、联轴器、制动器、驱动底座等组成。

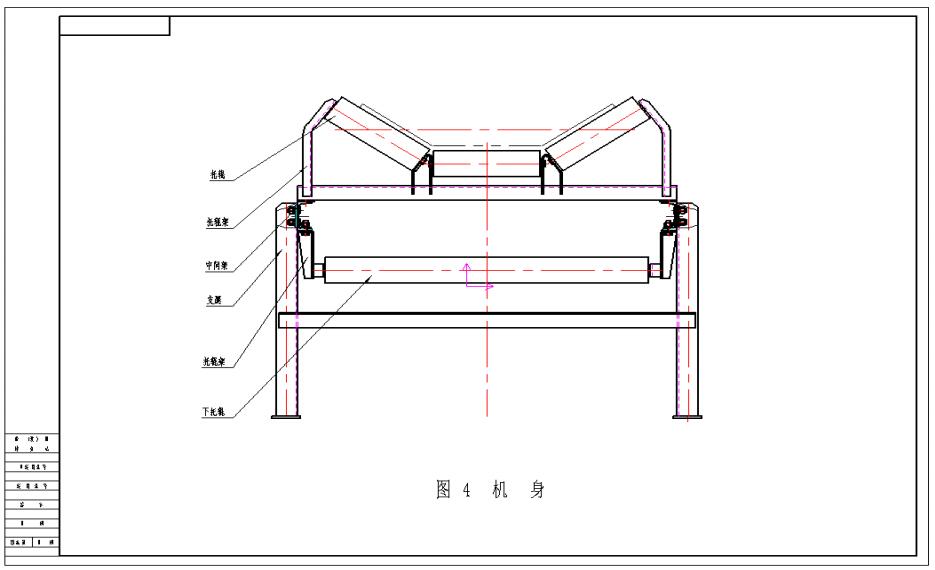

4.机身(见图4)
机身主要由支腿、中间架、上下托辊架、托辊等组成。(见图4)

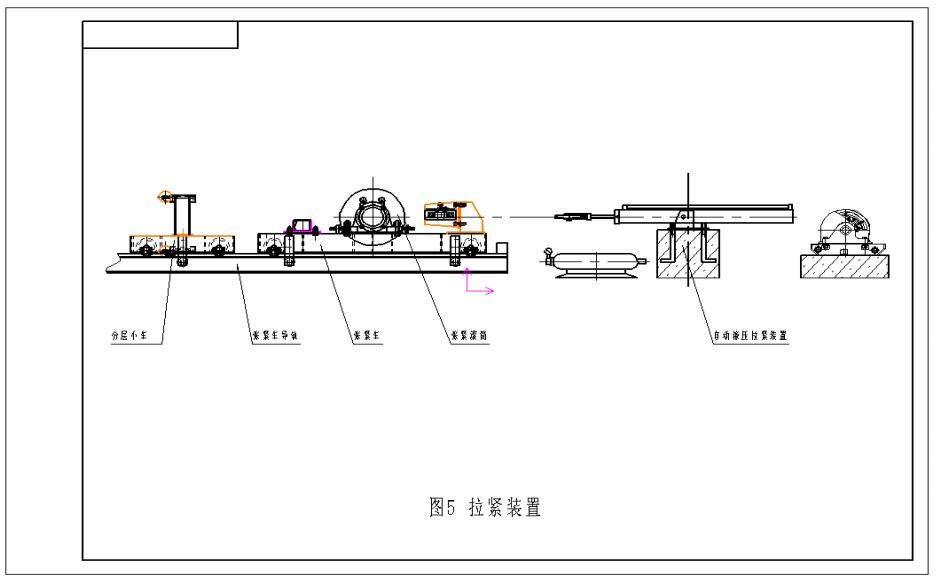

本机上托辊采用35°槽形托辊组,上托辊间距为1.2米,支腿间距为3米。下托辊为平形下托辊组,下托辊间距为3米,上下调心托辊组配置比例为9:15.拉紧装置(见图5)

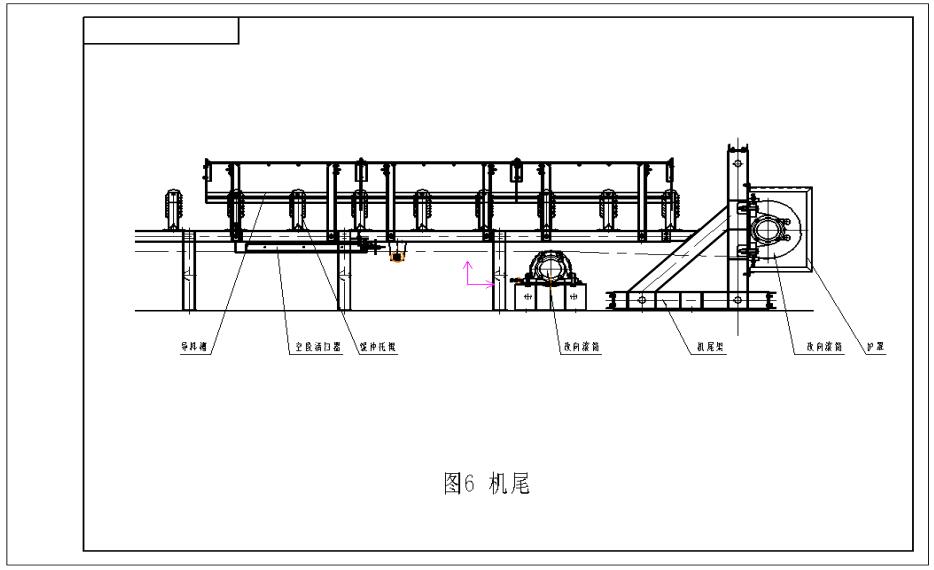

拉紧装置主要有张紧小车、液压自动拉紧装置、分层小车、导轨等组成6.机尾(见图6)
机尾主要由机尾架、改向滚筒、缓冲托辊、导料槽、空段清扫器、护罩等组成。
